牛津布PU面料生产工艺全解析
牛津布与PU的完美结合：工艺如何成就性能？
牛津布PU面料被誉为箱包行业的“性能王牌”，其成功绝非偶然。一面是牛津布纵横交错的坚韧骨架，一面是PU涂层致密均匀的防水屏障，二者的完美结合背后是一套精密严谨的生产工艺体系。从涤纶纱线的选择开始，到最终的成品检测，每一个环节的工艺控制都直接影响着面料的防水性、耐磨度、手感与耐久性。本文将带您深入生产一线，逐步解析牛津布PU面料从原料到成品的五大核心工序，揭开这款高性能面料背后的制造科学。
Oxford PU fabric is hailed as the "performance ace" in the bag industry, and its success is no accident. On one side is the tough skeleton of the interwoven Oxford fabric, and on the other is the dense, uniform waterproof barrier of the PU coating. The perfect combination of the two is backed by a precise and rigorous production process system. From the selection of polyester yarn to the final product inspection, the process control at every stage directly affects the fabric's waterproofness, abrasion resistance, hand feel, and durability. This article will take you deep into the production line, step by step analyzing the five core processes of Oxford PU fabric from raw material to finished product, revealing the manufacturing science behind this high-performance fabric.

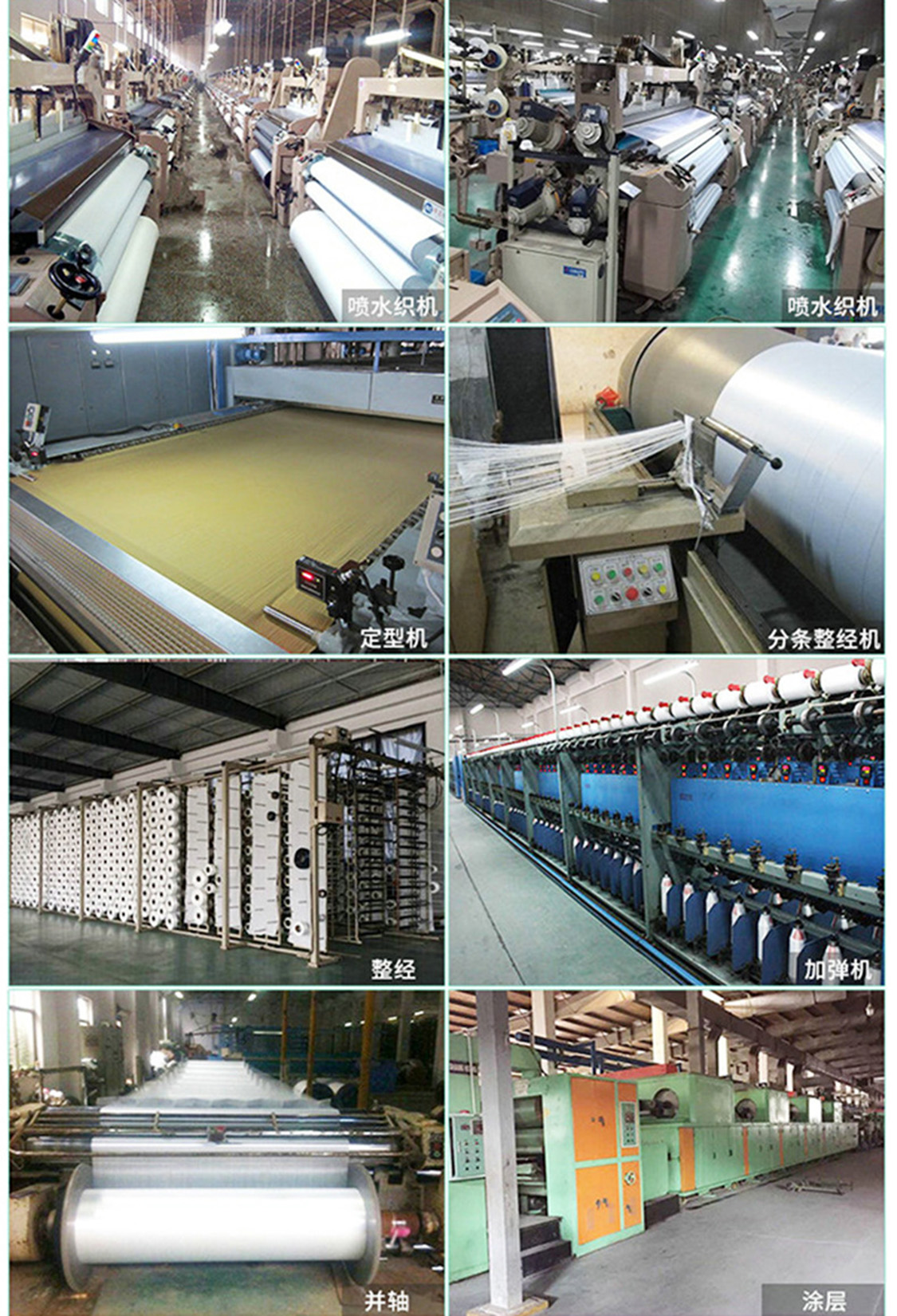

第一工序：原料甄选与牛津布织造
高质量的牛津布PU面料始于优质的原料。纱线的纤度、强度、均匀度以及聚酯切片的质量，共同构成了面料的“原始基因”，决定了成品的基础性能上限。
1.1 纱线选择与准备
牛津布通常采用涤纶长丝或涤棉混纺纱线，纱线选择的核心参数包括：
| 纱线参数 | 常规规格 | 对成品的影响 | 优选标准 |
|---|---|---|---|
| 纤度 (Denier) | 300D, 420D, 600D, 900D, 1200D | 决定面料厚度、克重与强度 | 根据最终用途选择，户外包常用600D以上 |
| 长丝根数 (Filament Count) | 72F, 96F, 144F, 288F | 影响面料柔软度与覆盖性 | 根数越多，织物越柔软细腻 |
| 纱线强度 | ≥6.0g/d | 直接决定面料抗拉与抗撕裂性能 | 高强度纱线用于承重部位 |
| 油剂含量 | 0.8%-1.2% | 影响织造过程中的摩擦与静电 | 均匀适中的油剂确保织造顺利 |
1.2 牛津布织造工艺
牛津布得名于其独特的织法——“牛津织”，通常采用经纬重平组织或方平组织：
剑杆织机织造
现代牛津布多采用高速剑杆织机，引纬稳定，特别适合织造高密度牛津布，经纬密度可达230-400根/10cm。
经纬密度控制
经纬纱密度需精确控制，通常经密略高于纬密，形成牛津布特有的颗粒状纹理，同时确保各向强度平衡。
织造张力管理
全程恒张力控制，避免因张力不均导致的布面瑕疵、卷边或密度不均，这是高品质牛津布的基础。

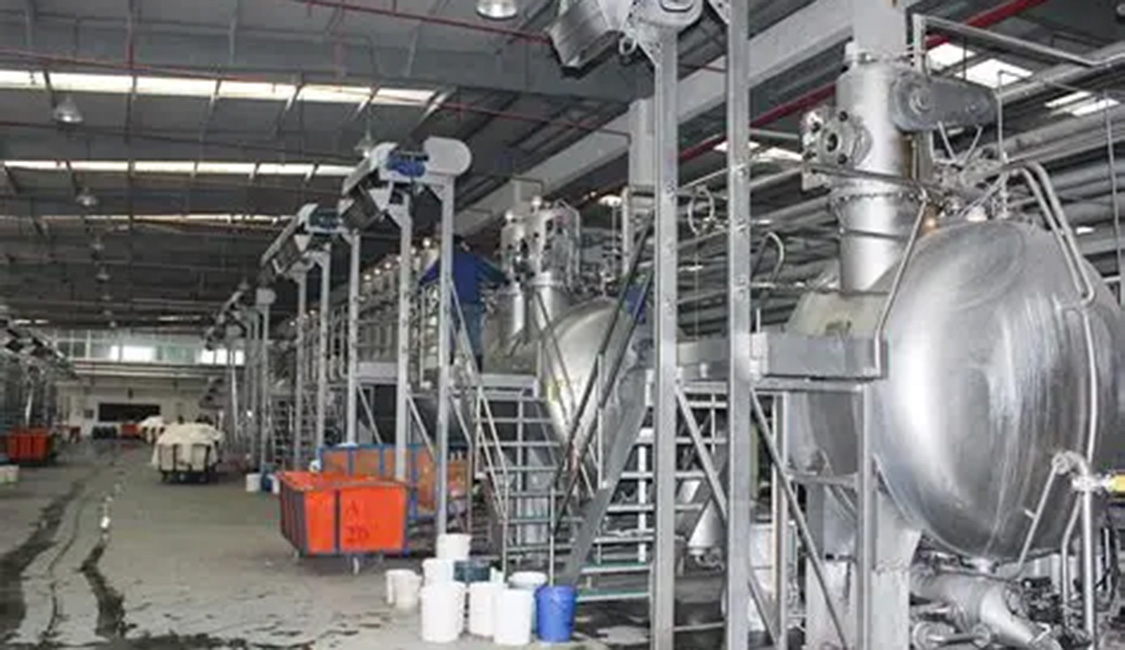

第二工序：坯布前处理 - 为完美涂层做准备
织造完成的牛津布坯布必须经过严格的前处理，才能成为合格的涂层基材：
去除织造过程中的浆料、油剂和杂质，确保布面洁净，防止杂质影响涂层附着力。
在190-210℃高温下进行，稳定织物尺寸，消除内应力，防止后续涂层和加工时收缩变形。
通过机械预缩或蒸汽预缩，提前释放潜在收缩率，确保成品尺寸稳定性达到3%以内。
对涤纶纤维表面进行微处理，增加表面极性，显著提升PU涂层与纤维的化学结合力。
第三工序：PU涂层工艺 - 核心技术环节
PU涂层浆料是一个复杂的多组分系统，包括聚氨酯树脂、溶剂、固化剂、流平剂、消泡剂、色浆等，各组分的精确配比与协同作用决定了涂层的最终性能。
3.1 涂层浆料制备
| 组分 | 功能 | 常用类型 | 添加比例 |
|---|---|---|---|
| 聚氨酯树脂 | 成膜主体，决定涂层弹性、耐磨、耐寒性 | 水性PU、溶剂型PU、TPU粒子 | 60%-85% |
| 溶剂/水 | 分散介质，调节粘度，帮助成膜 | DMF、MEK、丁酮（溶剂型）/去离子水（水性） | 15%-35% |
| 固化剂 | 与树脂反应，形成三维网状结构，提升强度 | 异氰酸酯类、氮丙啶类 | 3%-8% |
| 助剂体系 | 流平、消泡、润湿、增稠、抗菌等特殊功能 | 有机硅、丙烯酸酯类、纳米材料 | 1%-5% |
| 色浆/功能填料 | 提供颜色或特殊功能（如阻燃、导电） | 无机颜料、金属粉末、陶瓷微珠 | 2%-10% |
3.2 涂层施加工艺
第四工序：固化成型与后整理
涂层施加后，面料需经过精确控制的固化过程，使PU涂层从液态转变为性能稳定的固态膜：
三段式固化工艺
第一阶段：预烘
温度：80-100℃，时间：1-2分钟
目的：挥发大部分溶剂/水分，初步成膜
第二阶段：主固化
温度：130-150℃，时间：2-3分钟
目的：树脂与固化剂充分反应，形成交联网络
第三阶段：后固化
温度：100-120℃，时间：1-2分钟
目的：稳定涂层性能，消除内应力
4.1 后整理工艺
通过刻花辊在涂层表面压出各种纹理（荔枝纹、羊纹、石纹等），增加美观性与手感。
对背面进行轻微磨毛，增加柔软度和保暖性，同时提升与内衬材料的贴合性。
施加含氟防水剂，进一步提升表面拒水性能，实现“荷叶效应”。
添加UV吸收剂，防止长期日照导致的涂层黄变和老化，延长使用寿命。

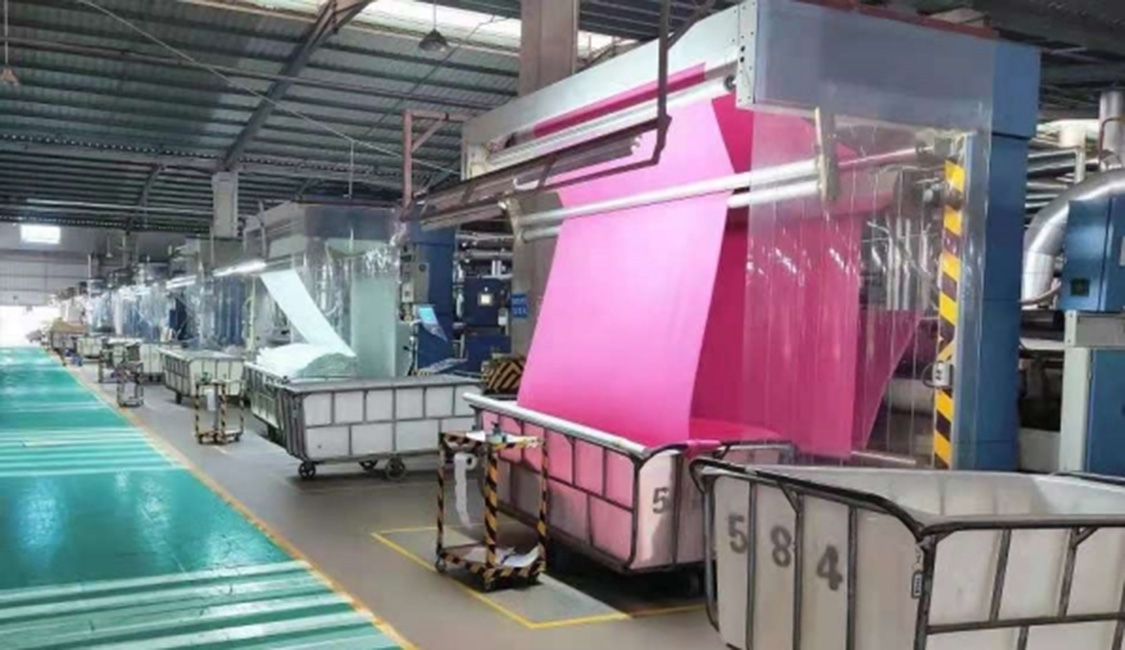

第五工序：质量检测与品控体系
高品质牛津布PU面料的生产以严格的品控体系为保障，每一卷面料出厂前都需经过全面检测：
| 检测项目 | 测试标准 | 合格指标 | 检测设备 |
|---|---|---|---|
| 防水性能 | AATCC 22 / ISO 4920 | 静水压≥5000mm，表面抗湿≥4级 | 静水压测试仪、喷淋测试仪 |
| 涂层附着力 | ASTM D3359 | 交叉切割法≥4B级 | 百格刀、胶带 |
| 耐磨性能 | ASTM D3884 / Martindale | ≥20,000次（面料无破损） | 马丁代尔耐磨仪 |
| 抗撕裂强度 | ASTM D1424 | ≥40N（经向与纬向） | 埃尔门多夫撕裂测试仪 |
| 耐寒耐折性 | ASTM D2136 | -20℃下弯折10,000次无裂纹 | 低温弯折试验机 |
| 环保安全 | REACH, OEKO-TEX® | 无有害物质，通过认证 | GC-MS, HPLC等化学分析仪 |
不同工艺路线的性能对比与选择指南
| 工艺特征 | 溶剂型PU涂层 | 水性PU涂层 | TPU热熔贴合 | 应用建议 |
|---|---|---|---|---|
| 工艺原理 | 溶剂挥发成膜 | 水分挥发+交联成膜 | 热熔压合成膜 | - |
| 防水性能 | ★★★★★ | ★★★★☆ | ★★★★★ | 极端环境选溶剂型或TPU |
| 环保性 | ★★☆☆☆ (VOC排放) | ★★★★★ (无溶剂) | ★★★★☆ (固态加工) | 出口产品优先选水性 |
| 手感柔软度 | ★★★★☆ | ★★★★★ | ★★★☆☆ (偏硬挺) | 时尚包选水性，工具包选TPU |
| 生产速度 | 快 (溶剂挥发快) | 较慢 (水分挥发慢) | 快 (瞬时冷却) | 大批量生产考虑效率 |
| 成本比较 | 中等 | 较高 (树脂成本高) | 高 (TPU粒子贵) | 根据预算和定位选择 |
获取专业工艺支持与定制样品
需要特定性能参数的牛津布PU面料？希望深入了解不同工艺对成品的影响？我们的技术团队为您提供从工艺咨询到定制生产的全方位支持。
扫码添加涂层工艺专家
获取技术参数与定制方案
工作日 9:00-18:00
工艺精髓总结：精密控制成就卓越性能
牛津布PU面料的生产本质上是一个**精密的过程控制系统**，其卓越性能源于每个环节的精确控制：
- 原料是基础 - 高强低伸的涤纶纱线为面料提供了坚韧的骨架
- 织造是结构 - 均匀紧密的牛津织法创造了稳定的承载网络
- 前处理是准备 - 清洁、稳定、活化的基材是牢固涂层的前提
- 涂层是核心 - PU配方的科学设计与精确施加形成了可靠的功能屏障
- 固化是关键 - 温度与时间的精确匹配决定了涂层最终的物理化学性能
- 后整理是提升 - 各种功能整理赋予面料超越基础性能的附加价值
- 检测是保障 - 严格的品控体系确保每一米面料都符合承诺的标准
真正的工艺竞争力不在于拥有多少设备，而在于对每一个工艺参数的深刻理解与精准控制。从1%的配方调整到1℃的温度变化，这些看似微小的工艺变量，正是区分普通面料与高性能面料的关键所在。
